氯丁橡膠同步帶介紹
氯丁橡膠同步帶的結構由以下四個部份組成
(1) 玻璃纖維抗拉層，是由多股玻璃纖維組成的繩索，沿膠帶寬度按螺旋形繞佈在膠帶的節線位置，其強度高，伸長小，耐腐蝕和耐熱性能良好
(2) 氯丁膠帶背，它將玻璃纖維牢固地粘合在節線位置，起著保護抗拉材料的作用；在傳動過程中需要使用帶背的場合，可防止由於摩擦而引起的損壞，它比聚氨脂帶背更具有優越的耐水解性和耐熱性。
(3) 氯丁膠帶齒，帶齒由剪切強度高、硬度適當的氯丁膠組成，需要精密的成型和精確的分佈位置才能與帶輪的齒槽正確嚙合，其齒根要與節線保持規定的距離，彎曲時節距無變化。
(4) 尼龍布包布層 這是保護膠帶的抗摩擦部分，應具有優越的耐磨性，是用摩擦係數小的尼龍帆布組成。
氯丁橡膠同步帶的耐水解、耐熱、耐衝擊性能優於聚氨脂同步帶、它的傳動功率範圍大，特別在大功率傳動中，聚氨脂同步帶是無法與這相比的。工作溫度一般在-34~100℃範圍內。
齒形代號 |
型號 |
節距 (mm) |
齒高(mm) |
帶高(mm) |
角度β° |
查看 |
英制梯型齒 |
MXL |
2.032 |
0.51 |
1.14 |
40 | 詳細規格 |
XL |
5.08 |
1.24 |
2.30 |
50 | 詳細規格 |
L |
9.525 |
1.91 |
3.60 |
40 | 詳細規格 |
H |
12.7 |
2.29 |
4.30 |
40 | 詳細規格 |
XH |
22.225 |
6.35 |
11.20 |
40 | 詳細規格 |
XXH |
31.750 |
9.53 |
15.70 |
40 | 詳細規格 |
公制梯型齒 |
T2.5 |
2.5 |
0.70 |
1.30 |
40 | 詳細規格 |
T5 |
5 |
1.20 |
2.20 |
40 | 詳細規格 |
T10 |
10 |
2.50 |
4.50 |
40 | 詳細規格 |
T20 |
20 |
5.00 |
8.00 |
40 | 詳細規格 |
AT5 |
5 |
1.20 |
2.70 |
50 | 詳細規格 |
AT10 |
10 |
2.50 |
5.00 |
50 | 詳細規格 |
AT20 |
20 |
5.00 |
8.00 |
50 | 詳細規格 |
齒形代號 |
型號 |
節距 (mm) |
齒高(mm) |
带厚 (mm) |
查看 |
HTD |
2M |
2 |
0.75 |
1.36 | 詳細規格 |
3M |
3 |
1.17 |
2.4 | 詳細規格 |
5M |
5 |
2.06 |
3.8 | 詳細規格 |
8M |
8 |
3.36 |
6 | 詳細規格 |
14M |
14 |
6.02 |
10 | 詳細規格 |
20M |
20 |
8.4 |
13.2 | 詳細規格 |
STPD/STS |
S2M |
2 |
0.76 |
1.36 | 詳細規格 |
S3M |
3 |
1.14 |
1.9 | 詳細規格 |
S4.5M |
4.5 |
1.71 |
2.81 | 詳細規格 |
S5M |
5 |
1.91 |
3.4 | 詳細規格 |
S8M |
8 |
3.05 |
5.3 | 詳細規格 |
S14M |
14 |
5.3 |
10.2 | 詳細規格 |
RPP/HPPD |
P2M |
2 |
0.76 |
1.36 | 詳細規格 |
P3M |
3 |
1.15 |
1.9 | 詳細規格 |
P5M |
5 |
1.95 |
3.5 | 詳細規格 |
P8M |
8 |
3.2 |
5.5 | 詳細規格 |
P14M |
14 |
6 |
10 | 詳細規格 |

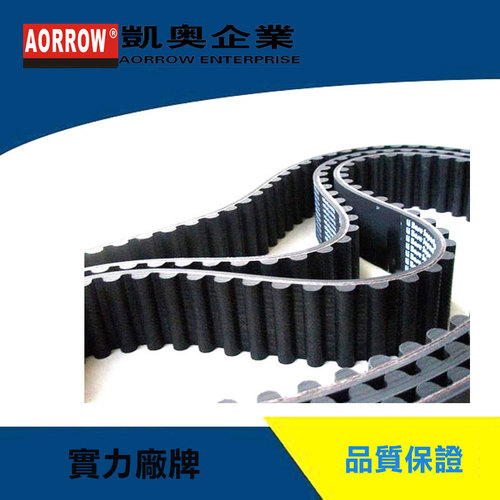

雙面齒同步帶簡介
1、雙面齒同步帶有兩種材料可以選擇，分別是橡膠和聚氨脂。
2、雙面齒同步帶的節距和齒形參數等同與單面齒同步帶的齒形參數和節距。
3、雙面齒同步帶按帶齒形的分佈可分為兩種標準型式：齒形呈對稱方式排列的是DA型雙面齒同步帶，齒形呈交叉方式排列的是DB型雙面齒同步帶
雙面齒同步帶各型號、規格、尺寸表
型號 |
W |
T |
規格代號 |
節 線 長 |
齒 數 |
查看 |
D-MXL |
0.508 |
1.53 |
|
|
|
|
D-XL |
0.508 |
3.05 |
196XL－1970XL |
497.84－5003.8 |
98－985 | 詳細規格 |
D-L |
0.762 |
4.58 |
203L－1988L |
514.35－5048.25 |
54－530 | 詳細規格 |
D-H |
1.372 |
5.95 |
670H－2500H |
1701.8－6350 |
124－500 | 詳細規格 |
D-XH |
2.794 |
15.49 |
700XH－2275XH |
1778.00－5778.5 |
80－260 | 詳細規格 |
D-XXH |
3.048 |
22.11 |
700XXH－2625XXH |
1778.00－6667.5 |
56－210 | 詳細規格 |
D-T2.5 |
0.6 |
2 |
T2.5x500－T2.5x5000 |
500.00－5000.00 |
200－2000 | 詳細規格 |
D-T5 |
1 |
3.4 |
T5x500－T5x7000 |
500.00－7000.00 |
100－1400 | 詳細規格 |
D-T10 |
2 |
7 |
T10x500－T10x7050 |
500.00－7050.00 |
50－705 | 詳細規格 |
D-T20 |
3 |
13 |
T20x1700－T20x7000 |
1700.00－7000.00 |
85－350 | 詳細規格 |
D-AT10 |
2 |
7 |
AT10x500－AT10x7000 |
500.00－7000.00 |
50－700 | 詳細規格 |
HTD.DA-3M |
0.76 |
3.1 |
501-3M－5010-3M |
501.00－5010.00 |
167－1670 | 詳細規格 |
HTD.DA-5M |
1.143 |
5.26 |
500-5M－7000-5M |
500.00－7000.00 |
50－1400 | 詳細規格 |
HTD.DA-8M |
1.372 |
8.17 |
512-8M－6880-8M |
512－6880 |
64－860 | 詳細規格 |
HTD.DA-14M |
2.8 |
14.84 |
1750-14M－6860-14M |
1750－6860 |
125－490 | 詳細規格 |
HTD.DA-S8M |
1.372 |
7.48 |
S8M-512－S8M-6880 |
512－6880 |
64－860 | 詳細規格 |
