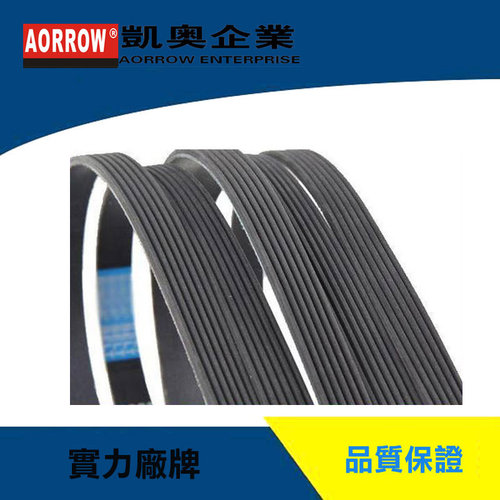

多溝帶定做PH多溝帶 PJ多楔帶 PL多槽帶 PM多溝帶

多溝帶定做PH多溝帶 PJ多楔帶 PL多槽帶 PM多溝帶
產品詳情



多溝帶相關技術說明


1. 多楔帶亦可選用平的楔頂輪廓線。

2.帶的楔底輪廓線可位於該去的任何部位。

                                                                                                     （單位：mm)

型   號

PH

PJ

PK

PL

PM

楔距Pb

1.6

2.34

3.56

4.7

9.4

楔頂圓弧半徑rb,最小值

0.3

0.4

0.5

0.4

0.75

楔底圓弧半徑rt,最大值

0.15

0.2

0.25

0.4

0.75

帶高h，近似值

3

4

6

10

17

注： 楔距與帶高的值僅為參考尺寸，楔距累積誤差是一個重要參數，但受帶的工作張力和抗拉體彈性模量的影響。

多楔帶有效長度的極限偏差(mm)

多楔帶有效長度極限偏差

有效長度Le

極限偏差

PJ

PK

PL

PM

375＜Le ≤750

+5

+5



-10

-10



750＜Le ≤1000

+6

+6

+6


-12

-12

-12


1000＜Le ≤1500

+8

+8

+8


-16

-16

-16


1500＜Le ≤2000

+10

+10

+10


-20

-20

-20


2000＜Le ≤3000

+12

+12

+12

+12

-24

-24

-24

-24

3000＜Le ≤4000



+15

+15



-30

-30

4000＜Le ≤6000



+20

+20



-40

-40

6000＜Le ≤8000



+30

+30



-60

-60

8000＜Le ≤12500




+45




-90

12500＜Le ≤17000




+60




-120

注： 有效長度的極限偏差可按以下方法粗略計算，上偏差為+0.004Le, 下偏差為-0.008Le, Le為有效長度。
