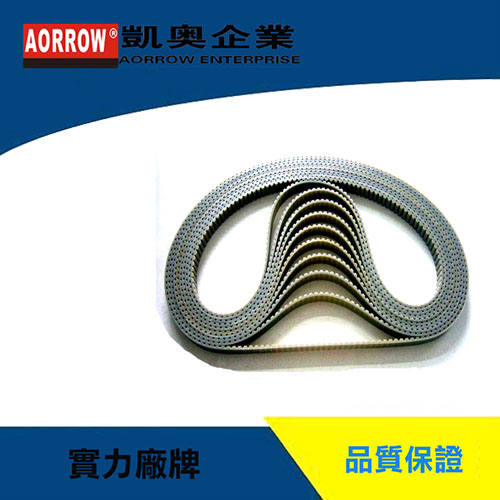

聚胺酯無縫環形同步帶系列
產品分類:聚氨脂同步帶系列
產品簡介：聚氨酯同步帶的結構由帶背、抗拉層、帶齒三部分組成。
(1) 聚氨酯帶背
同步帶的背部用以粘結包覆抗拉元件，應有良好的柔韌性和耐曲撓疲勞性能, 不易老化, 耐油性好, 耐磨損,，在帶背的內表面開有適當大小的尖角凹槽， 除因工藝要求外， 還能改善齒帶的曲撓疲勞性能, 同時在運轉過程中使帶與輪齒間的截流空氣逸出，以消除部分噪音。
(2) 鋼絲繩(或滌綸線繩) 抗拉層
抗拉層是同步帶的抗拉元件， 用以傳遞動力, 並保證同步帶在工作時節距不變。它採用多股鋼絲繩(或滌綸線繩) 沿膠帶寬度螺旋形地繞布, 其位置定為同步帶的節線。抗拉層必須具有很高的抗拉強度和抗彎曲疲勞強度。彈性模數大，工作時不允許有伸長, 從而保證同步帶的節距不變。
(3) 聚氨酯帶齒
聚氨酯同步帶的齒應具有較高的抗剪切強度，良好的耐磨性和耐油性。帶齒的節距分佈要求很高，帶齒應與帶輪齒槽正確嚙合, 因此對帶齒幾何參數的正確性需有嚴格要求。聚氨酯同步帶以優異的耐油、耐磨性能著稱, 它適用與中小功率的高速運轉場合，環境應比較乾燥，工作溫度一般為-20～+80 C。
聚氨脂同步帶具有以下性能
機械性能
1、尺寸穩定性 - 預拉力低 - 噪音低
2、高度耐磨損 - 無須維護 - 彈性好
3、直線速度最高可達80米/秒
化學性能
1、防老化、防水解、防紫外線UVA、防臭氧
2、工作溫度：-30℃～+80℃短時間可承受最高+110℃
3、高度防油、防油酯
4、抗大多數酸、鹼腐蝕
聚氨脂同步帶的應用
聚氨脂同步帶的應用採用了比黑色橡膠強度高3~4倍的極耐磨的聚氨酯，中間熱合鋼絲或芳綸纖維成型。由熱塑聚氨酯材料製成，具有較高抗磨損能力，各種類型鋼絲芯保證其在傳動中仍然保持良好的運動能力，生產公差小，可以保證厚度及長度的精確性機械性能：尺寸穩定性，預拉力低， 噪音低； 高度耐磨損，無須維護，彈性好；直線速度最高可達80米/秒化學性能：防老化、防水解、防紫外線UVA、防臭氧。生產過程中在齒面和齒背加一層尼龍以保證在特殊應用中的運行特殊性不變，還可在皮帶背面加厚一層聚氨酯以防止腐蝕或高負載。在機械強度、耐磨性、耐油性、耐候性等方面均有優良的表現，有著黑色橡膠皮帶無可比擬的優越性。聚氨酯同步帶作為下一代的輸送及傳動皮帶，廣泛的應用於工業領域各個方面，如陶瓷、食品、石材、煙草、木工、印刷、紡織包裝等。
齒形代號 | 型號 | 節距 (mm) | 齒高(mm) | 帶厚 (mm) | 查看 |
HTD | 2M | 2 | 0.75 | 1.36 |
|
3M | 3 | 1.17 | 2.4 |
|
5M | 5 | 2.06 | 3.8 |
|
8M | 8 | 3.36 | 6 |
|
14M | 14 | 6.02 | 10 |
|
20M | 20 | 8.4 | 13.2 |
|
STPD/STS | S2M | 2 | 0.76 | 1.36 |
|
S3M | 3 | 1.14 | 1.9 |
|
S4.5M | 4.5 | 1.71 | 2.81 |
|
S5M | 5 | 1.91 | 3.4 |
|
S8M | 8 | 3.05 | 5.3 |
|
S14M | 14 | 5.3 | 10.2 |
|
RPP/HPPD | P2M | 2 | 0.76 | 1.36 |
|
P3M | 3 | 1.15 | 1.9 |
|
P5M | 5 | 1.95 | 3.5 |
|
P8M | 8 | 3.2 | 5.5 |
|
P14M | 14 | 6 | 10 |
|
